Elektrické stanice s príslušenstvom

Elektrickou stanicou sa nazýva ucelené zariadenie uzla elektrizačnej sústavy (ES), v ktorom je sústredená väčšina dôležitých funkcií rozvodnej sústavy, najmä spínanie, istenie, meranie, ovládanie, návestenie, automatizačné, dispečerské a oznamovacie zariadenia.
Elektrické stanice sa rozdeľujú podľa funkcie na:

• transformovne
• spínacie stanice
• meniarne
• kompenzovne.

Transformovne slúžia na zmenu napätia elektrizačnej sústavy pri rovnakej frekvencii alebo na galvanické oddelenie jednej časti siete od druhej. Stavajú sa pri výrobniach elektrickej energie, v dôležitých energe­tických uzloch magistrálnych rozvodov s napätím 220 a 400kV a v uzloch primárnych rozvodov (HOkV), distribučných a miestnych rozvodoch (22kV), z ktorých sa napájajú verejný rozvod mesta, obce, sídliska, poľnohospodárske a priemyselné závody a odľahlé pracoviská, napr. lomy, bane a pod.

Spínacie stanice sa používajú na rozvádzanie elektrickej energie toho istého napätia bez transformácie a bez premeny.
Hlavnou úlohou spínacích staníc je zabezpečiť dodávky elektrickej energie pre dôležité oblasti národného hospodárstva v prípadoch havarijných situácií a obmedzenie skratových výkonov v napájacích transformovniach distribučných sietí.

Meniarne slúžia na premenu elektrického striedavého prúdu na prúd s inou frekvenciou alebo na jednosmerný prúd a na jeho rozvádzame.
Elektrické meniarne sa umiesťujú na miestach napájania elektrickej trakcie mestskej alebo železničnej dopravy a metra.
Meniarne pre diaľkové prenosy jednosmerným napätím majú veľký význam pri medzinárodnej spolupráci v dodávkach elektrickej energie, kde sa často prepájajú elektrizačné sústavy rôznou frekvenciou. V týchto prípadoch sú meniarne vystrojené ortuťovými alebo polovodičovými (tyristorovými) konvertormi (usmerňovačmi) a invertormi (striedačmi).

Kompenzovne slúžia na vyrovnanie jalových zložiek striedavého prudu, príp. parametrov vedenia. Umiesťujú sa v dôležitých miestach nadradenej elektrizačnej sústavy 400 kV.

Podľa začlenenia elektrických staníc do elektrizačnej sústavy sú stanice  rozdelené na:

• uzlové, napájané z niekoľkých strán vedenia vn alebo vvn,

• koncové, napájané lúčovým vedením z jednej strany,

• styčné, prepájajúce elektrizačné sústavy v prepojenej ES,

• rozvodné, z ktorých sú napájané rozvodné (distribučné) siete,

• osobitné elektrické stanice vn/nn napájajúce distribučný rozvod v priemyselnom alebo inom závode,

• trakčné, zabezpečujúce elektrickú trakciu.

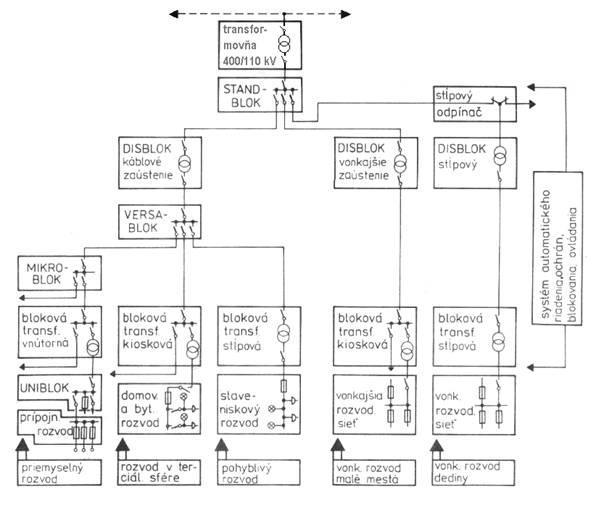

obr.1 Základné spôsby rozvodu elektrickej energie v ČR

Veľmi dôležitou súčasťou elektrických staníc sú rozvodne, v ktorých sa sústreďujú rôzne druhy odbočiek pre alternátory, transformátory, vonkajšie a káblové vývody, spínače prípojníc, meranie elektrickej energie a napätia v elektrizačnej sústave a pod.

Usporiadanie rozvodní možno rozlišovať podľa mnohých hľadísk:

1. Podľa konštrukcie a spôsobu montáže sa rozvodne, ktoré sa montujú a skúšajú na mieste použitia, a rozvádzače, ktoré sú už zmontované, odskúšané a dopravujú sa na miesto ich montáže. V rozvodniach sa montujú aj malé rozvádzače nazývané rozvodnice, ktoré sa už vystrojené dopravujú na miesto určenia, kde sa namontujú ako celok vo veľmi krátkom čase.

2. Podľa vyhotovenia sú vnútorné rozvodne umiestené v obstavanom priestore, v ktorom sú chránené proti poveternostným vplyvom, a vonkaj­šie rozvodne, odolávajúce všetkým nepriaznivým vplyvom vonkajšieho prostredia.

3. Podľa napätia poznáme rozvodne:

• nn - nízke napätie
• vn - vysoké napätie
• vvn - veľmi vyské napätie

       - ktoré sú väčšinou už typizované, čo umožňuje ich rýchlu montáž a uvádzanie do prevádzky v krátkych termínoch.

4. Podľa počtu vypínačovpoznáme rozvodne:

• s jedným vypínačom v odbočke
• s jeden a pol vypínačom
• s dvoma vypínačmi.

5. Podľa usporiadania odbočiek poznáme rozvodne:

• jednoradové šachovnicové rozvodne s nepravidelným usporiadaním odbočiek
• dvojradové s prípojnicami usporiadanými do U.

6. Vnútorné rozvodne poznáme rozvodne:

• komorové
• halové
• skriňové
• zapuzdrené

7. Vonkajšie rozvodne poznáme rozvodne:

• klasické (nízke, polovysoké a vysoké)
• nástenné
• voľne stojace
• jednopriestorové
• dvojpriestorové
• niekoľkopriestorové (typu A alebo B)
• realizované úsporne (tandemové, kýlové, jednoizolátorové a bezportálové)

8. Podľa počtu a druhu prípojnícpoznáme rozvodne:

• s jednoduchou prípojnicou  nedelenou

            delenou

• pomocnou  prípojnicou
• s niekoľkonásobnými rôzne usporiadanými prípojnícami, môžu byť:

-dvojité,
-trojité
-podľa dôležitosti rozvodní rôzne delené a vystrojené.

9. Podľa použitého napätia poznáme rozvodne: 6, 10, 22, 35, 60, 110, 220, 400 a 750kV.

Elektrické stanice sú vystrojené mnohými spoločnými zariadeniami, napr. transformátory vlastnej spotreby, rozvodne, rozvádzače, rozvodnice, kompenzačné zariadenia, dozorná, akumulátorová batéria, zariadenie na výrobu a rozvod stlačeného vzduchu, vykurovanie, vetranie a klimatizácia olejovým hospodárstvom, revízia veží, dielňa, sklad a ďalšie dôležité zariadenia.

Elektrické vedenia nn, vn a vvn

Zariadenia na rozvod elektrickej energie sú veľmi dôležitou súčasťou elektrizačnej sústavy. Tieto zariadenia musia počas dlhoročnej prevádzky a pri každom počasí preniesť elektrickú energiu z výrobní až k najvzdialenejším spotrebiteľom.

Každé elektrické vonkajšie, káblové vedenie a elektrická stanica musia mať ochranné pásma, ktoré zabezpečujú jeho bezpečnú prevádzku.
Pri vonkajších vedeniach je ochranné pásmo od krajného vodiča široké na každú stranu 5m (v lesnom prieseku) a 10m (mimo lesného prieseku) pre napätia vn, 15m od 60kV do 110kV (vrátane), 20m vyše 110kV do 220kV a 25m nad 220kV do 400kV (mimo lesného prieseku). Pre 750kV je to 110m až 120m od krajného vychýleného vodiča.
Pri káblových vedeniachvšetkých druhov (vrátane ovládacích, signál­nych a oznamovacích) je šírka ochranného pásma od krajného kábla 1m.
Pri elektrických staniciach je ochranné pásmo 30m.

Na silové vedenia, zemné laná a oznamovacie vedenia sa používajú tvrdá med, bronz, hliník a jeho zliatiny (aldrey, jareal, atď.) a oceľ.
Vodiče majú rôznu konštrukciu. Používajú sa drôty s kruhovým priere­zom, sústredné a nesústredné laná, antivibračné, duté a špeciálne laná. Na vedenie vvn sa používajú zväzkové vodiče s dvoma, troma alebo štyrmi vodičmi - lanami vo fáze.
Pri stavbe vedení nn, vn a vvn sa používajúoceľové, betónové, železobetónové stožiare, zo zliatin hliníka a vo výnimočných prípadoch aj drevené pätkové stožiare.
