Poruchové stavy v elektrizačnej sústave

Bezpečnosť prevádzky elektrizačnej sústavy je ohrozená prepätím, skratmi a preťažením. Prepätie sa musí znížiť na prístupnú hranicu. Skraty nesmú demolovať elektrické zariadenia, preťaženie treba obmedziť tak, aby sa energetická sústava nerozvrátila. Prepätia majú za následok zmenšenia izolačnej odolnosti v zariadení. Poškodzuje ich izolácia.

Prepätia sa rozdeľujú:
1. Atmosferické (vonkajšie)
2. Prevádzkové (vnútorné)

Atmosférické prepätia vynikajú priamym úderom blesku alebo elektrostatickou indukciou po vonkajších vedeniach. Búrkové prepätia trvajú krátky čas - 100µs.
Základné ochrany proti prepätiam sú ventilové bleskoistky a ochranné iskrištia. Vznikajú pri poruchových stavoch spínacích procesov pri nesúmerných stavoch sietí a pri rezonančných javoch v sieťach. Proti prevádzkovým prepätiam sa bránime používaním vypínačov a poistiek – vypínajú bez vzniku prepätia. Ďalej zabezpečujeme kompenzáciu zemných prúdov a zavádzame hlásenia zemných spojení.

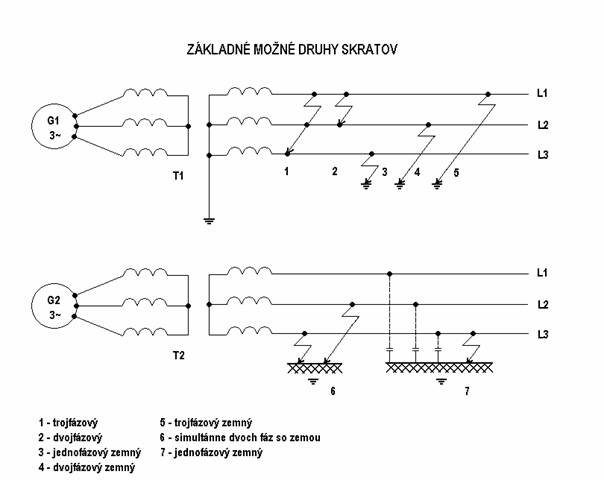

obr. 1 Základné možné druhy skratov

Skraty v elektrizačnej sústave

Najrozsiahlejšie skraty v elektrizačných sústavách zapríčiňujú dynamické a tepelné účinky skratových prúdov. Skrat je výsledkom chybného spojenia medzi jednotlivými fázami alebo medzi niektorou fázou a zemou. Účinky skratových prúdov na elektrické zariadenia sú zväčša veľmi deštruktívne a zapríčiňujú často aj vyradenie týchto zariadení z prevádzky na dlhší čas.

Zemné spojenie

Ak sa v trojfázovej sústave spoja jedna fáza so zemou, môžu nastať dva prípady skratov:
a) jednofázový zemný skrat
b) zemné spojenie v sústave s izolovaným uzlom

Kompenzácia kapacitných prúdov zhášacou tlmivkou (Petersonovou) pri zemnom spojení jednej fázy v sieti 22kV.

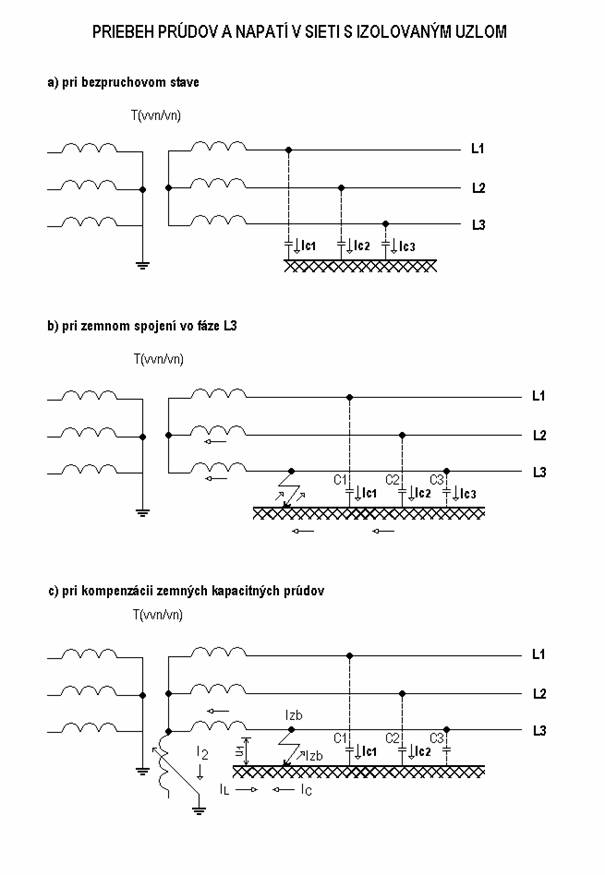

obr. 2 Priebeh prúdov a napätí v sieti s izolovaným uzlom
