Trojfázový transformátor
Magnetický obvod trojfázových transformátorov sa skladá z troch jadier spojených navzájom dvoma magnetickými spojkami.
Usporiadanie magnetických obvodov trojfázových transformátorov |

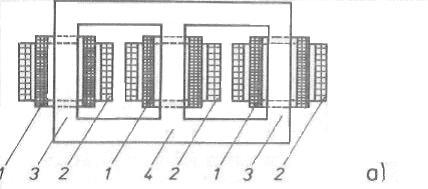

a) jadrových |

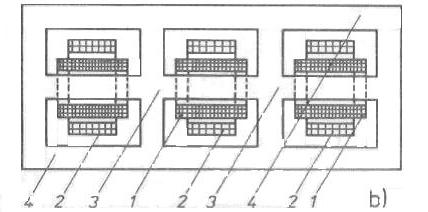

b) plášťových |
Pri návrhu transformátorov berieme do úvahy to, v ktorom mieste elektrizačnej sústavy budú umiestnené a podľa toho sa rozhodneme, akú schému navrhneme pre spojenie ich vnútorných vinutí.
Charakteristickým údajom o zapojení vinutia trojfázového transformátora je hodinový uhol, ktorý uvádza fázový posun medzi fázorom vstupného a výstupného napätia v hodinách, pričom uhol 30° predstavuje jednu hodinu. Uvádza vždy oneskorenie výstupného napätia za vstupným napätím.
Základné vnútorné napojenia transformátorov sú:
Zapojenie Yy: používa sa v sieťach, v ktorých zaťaženie nulového vodiča nemôže prekročiť 20 % zaťaženia fázy a nulový vodič nie je vôbec vyvedený.
Väčšie transformátory potláčajú vplyv nesúmerného zaťaženia pomocným vyrovnávacím vinutím (terciálnym), zapojeným do trojuholníka.

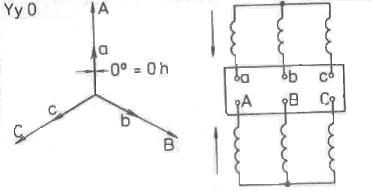

Schéma zapojenia do hviezdy |
Zapojenie Yz: používa sa do výkonu transformátorov 315 kVA (400 kVA), ktoré napájajú sekundárne siete nn s nesúmerným zaťažením nulového vodiča nad 20 % menovitého prúdu.

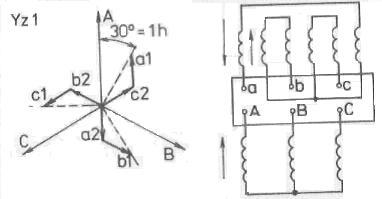

Schéma zapojenia lomenej hviezdy |
Zapojenie Yd: nepotrebuje vyrovnávacie vinutie. Je výhodné pre najväčšie transformátorové jednotky v elektrizačnej sústave.

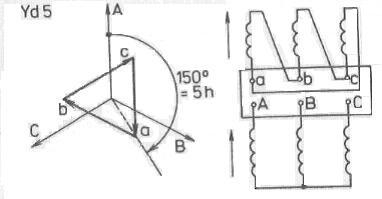

Schéma zapojenia do trojholníka |
